하늘을 나는 지혜: 왜 비행기 날개 끝은 꺾여 있을까? - 윙렛(Winglet)에 숨겨진 공기역학의 비밀
페이지 정보
본문
1. 서론: 일상 속 궁금증, 과학적 탐구의 시작
하늘을 가로지르는 거대한 비행기, 그 위용 넘치는 모습은 언제나 경이로움을 자아냅니다. 우리가 무심코 지나치는 비행기의 외형 속에는 인류의 고도로 발전된 과학 기술과 끊임없는 연구의 결과물이 숨어 있습니다. 특히 최근 제작된 대부분의 비행기 날개 끝을 보면, 마치 새의 깃털처럼 위로 살짝 꺾여 있는 구조를 발견할 수 있습니다. 언뜻 보면 단순한 디자인 요소 같기도 하고, 혹은 독수리 날개처럼 자연을 모방한 것처럼 보이기도 합니다.
하지만 이 작은 꺾임, 즉 **'윙렛(Winglet)'**에는 비행기의 효율성을 극대화하고 안정성을 높이는 매우 중요한 과학적 원리가 담겨 있습니다. 이 윙렛은 전 세계 항공사들의 수십조 원에 달하는 연료비를 절감하고, 이산화탄소 배출량을 줄여 환경 보호에도 기여하는 '작지만 위대한' 혁신이라고 할 수 있습니다.
이 글에서는 비행기 날개 끝이 위로 꺾여 있는 이유인 윙렛의 공기역학적 배경을 심층적으로 탐구하고자 합니다. 윙렛이 탄생하게 된 원인인 '날개 끝 와류(Wingtip Vortex)'가 무엇인지부터 시작하여, 윙렛이 이 와류를 어떻게 줄이고 항공기의 효율을 높이는지 상세히 설명할 것입니다. 또한 윙렛 외에도 비행기 설계에 숨겨진 다른 흥미로운 과학 원리들을 간략하게 소개하며, 일상 속 작은 궁금증에서 시작되는 과학적 탐구의 즐거움을 함께 나누고자 합니다. 자, 이제 이 작은 꺾임 속에 담긴 거대한 과학적 지혜를 파헤쳐 볼 시간입니다!
2. 윙렛(Winglet)의 탄생 배경: 비행기의 숙적, '날개 끝 와류'
비행기가 하늘을 나는 근본적인 원리는 '양력(Lift)' 때문입니다. 날개가 공기 속을 가로지를 때, 날개 위와 아래의 공기 흐름 속도 차이로 인해 압력 차이가 발생하고, 이 압력 차이가 비행기를 위로 밀어 올리는 힘인 양력을 생성합니다. 그런데 이 양력이 생성되는 과정에서 필연적으로 발생하는 비행기의 '숙적'이 있었으니, 그것이 바로 '날개 끝 와류(Wingtip Vortex)'입니다.
2.1. 양력(Lift)의 생성과 날개 끝 와류의 발생
양력의 원리: 비행기 날개는 위쪽은 곡면이고 아래쪽은 평평한 '에어포일(Airfoil)' 단면을 가집니다. 공기가 날개를 지날 때, 곡면인 위쪽을 지나는 공기는 평평한 아래쪽을 지나는 공기보다 더 빨리 이동합니다 (베르누이의 정리). 공기의 속도가 빨라지면 압력은 낮아지고, 공기의 속도가 느려지면 압력은 높아집니다. 따라서 날개 윗면에는 낮은 압력이, 아랫면에는 높은 압력이 형성됩니다. 이 압력 차이가 비행기를 위로 들어 올리는 힘, 즉 양력을 만듭니다.
날개 끝 와류의 발생: 문제는 날개의 끝부분에서 발생합니다. 날개 아래쪽의 높은 압력 공기는 날개 윗면의 낮은 압력 영역으로 '넘어가려고' 합니다. 하지만 날개가 끊어져 있기 때문에 이 공기 흐름은 날개 끝에서 소용돌이치며 윗면으로 말려 올라가게 됩니다. 이때 생성되는 것이 마치 토네이도처럼 격렬하게 회전하는 공기의 흐름, 바로 **'날개 끝 와류'**입니다.
2.2. 날개 끝 와류의 문제점: '유도항력(Induced Drag)'의 증가
날개 끝 와류는 비행기의 양력 생성 효율을 떨어뜨리고, 불필요한 저항을 유발하는 심각한 문제입니다.
유도항력(Induced Drag): 날개 끝 와류는 날개 뒤쪽에 강력한 소용돌이 흐름을 만듭니다. 이 와류는 날개 전체에 걸쳐 아래쪽으로 향하는 유도 속도를 발생시켜, 날개가 받는 공기 흐름의 방향을 아래쪽으로 기울어지게 만듭니다. 결과적으로 양력이 발생해야 할 방향이 뒤쪽으로 기울어지면서 양력의 일부가 마치 비행기를 뒤로 당기는 힘처럼 작용하게 되는데, 이를 유도항력이라고 합니다.
간단히 말해: 비행기를 앞으로 밀어주는 엔진 추력의 일부를 유도항력이 상쇄해 버리는 셈입니다. 이는 비행기가 같은 속도를 유지하기 위해 더 많은 에너지를 소모하게 만들고, 결국 더 많은 연료를 소비하게 만듭니다.
유효 세장비 감소: 날개 끝 와류는 날개가 실제로 가진 길이에 비해 공기역학적으로는 '더 짧게' 느껴지게 만듭니다. 이는 날개 길이 대비 폭을 나타내는 '세장비(Aspect Ratio)'의 효과를 감소시켜 날개의 효율을 떨어뜨립니다.
후류 난류(Wake Turbulence): 날개 끝 와류는 비행기 뒤편에 강력한 난기류를 형성합니다. 이 난기류는 뒤따르는 항공기에게 매우 위험할 수 있어, 항공 교통 관제에서는 특정 간격 이상으로 비행기들을 이륙/착륙 시켜야 하는 제약이 발생합니다.
3. '윙렛(Winglet)'의 등장: 날개 끝 와류를 정복하다
이러한 날개 끝 와류의 문제점을 해결하기 위해 수십 년간 다양한 방법들이 연구되었고, 그중 가장 성공적이고 보편화된 해결책이 바로 **'윙렛'**입니다.
3.1. 윙렛이란 무엇인가?
윙렛은 비행기 날개 끝에 수직 또는 경사지게 부착된 작은 날개 모양의 구조물입니다. 언뜻 보면 비행기의 날개가 단순히 위로 꺾여 있는 것처럼 보이지만, 사실 윙렛은 고도로 설계된 공기역학적 장치입니다.
역사: 윙렛의 개념은 20세기 초부터 존재했지만, 현대적인 윙렛의 효율성을 처음으로 과학적으로 입증하고 발전시킨 것은 1970년대 NASA의 엔지니어 **리처드 휘트콤(Richard Whitcomb)**입니다. 그 이후로 연료 효율의 중요성이 부각되면서 상업용 항공기에 윙렛이 점차 적용되기 시작했습니다.
3.2. 윙렛의 작동 원리: 공기역학적 재설계
윙렛은 날개 끝 와류의 형성을 직접적으로 방해하거나, 와류의 에너지를 재활용하여 유도항력을 줄이는 방식으로 작동합니다.
와류의 차단 및 방향 전환: 윙렛은 날개 아래쪽에서 위쪽으로 말려 올라가려는 공기 흐름의 경로를 물리적으로 차단하고, 그 방향을 바꾸어 줍니다. 마치 댐이 물의 흐름을 막는 것처럼, 윙렛은 와류가 강하게 형성되는 것을 억제합니다.
유도항력 감소: 윙렛은 와류로 인해 발생하는 유도항력을 크게 줄여줍니다. 윙렛 자체가 양력과 유사한 미소한 전방 추력 성분(forward thrust component)을 만들어내어 총 항력을 감소시키는 효과도 있습니다.
유효 세장비 증가: 윙렛은 실제 날개 길이를 늘리지 않으면서도 공기역학적으로는 날개가 더 길어진 것과 같은 효과를 줍니다. 이는 곧 날개의 유효 세장비를 증가시켜 양력 효율을 높입니다.
날개 길이 증가 vs 윙렛: 단순히 날개 길이를 늘리면 유도항력을 줄일 수 있지만, 이는 날개 자체의 무게 증가, 강도 문제, 항공기 주기 공간 제약 등 여러 문제가 발생합니다. 윙렛은 이러한 문제를 최소화하면서 비슷한 효과를 얻을 수 있습니다.
3.3. 윙렛의 종류와 진화: 다양한 형태로 효율을 추구하다
시간이 지나면서 윙렛은 다양한 형태로 진화해 왔습니다. 각 형태는 항공기 모델, 운항 조건, 항공사 요구사항 등에 따라 최적화되어 적용됩니다.

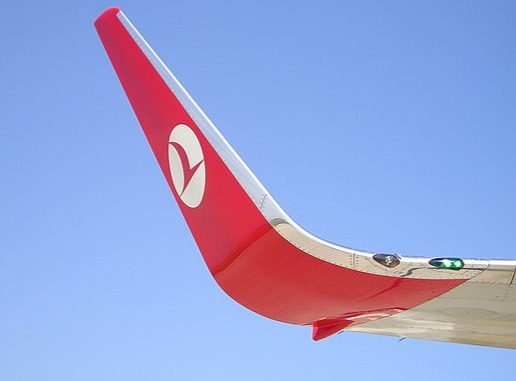

클래식 윙렛 (Blended Winglet): 초기 형태의 윙렛으로, 날개 끝에서 위로 수직 또는 완만한 곡선을 그리며 꺾여 올라가는 형태입니다. 대표적으로 보잉 737 구형 모델이나 에어버스 A320 등에 많이 적용되었습니다. 날개와의 연결 부위가 부드럽게 이어져 공기역학적 효율을 극대화합니다.
레이크드 윙팁 (Raked Wingtip): 윙렛처럼 수직으로 꺾이는 대신, 날개 끝이 위로 향하는 각도를 낮추고 날개 끝부분을 뒤로 길게 늘린 형태입니다. 마치 날개 전체를 길게 늘린 것과 유사한 효과를 줍니다. 보잉 787, 보잉 747-8 등에 적용되었습니다. 윙렛보다 더 큰 세장비 효과를 얻을 수 있으나, 더 많은 날개 폭을 필요로 합니다.
스플릿 스키미터 윙렛 (Split Scimitar Winglet): 기존의 클래식 윙렛에서 하부로도 작은 윙렛을 추가하여 공기역학적 효율을 더욱 높인 형태입니다. 보잉 737 차세대 모델(NG)에 많이 적용되었습니다.
샤크렛 (Sharklet): 에어버스사의 용어로, 블렌디드 윙렛과 유사한 형태를 가지며 에어버스 A320neo 시리즈 등에 적용됩니다.
3.4. 윙렛의 경제적, 환경적 효과
윙렛은 항공 산업에 막대한 경제적, 환경적 이점을 제공합니다.
연료 효율 증대: 윙렛은 유도항력을 3~7% 감소시켜, 그만큼 비행기가 연료를 덜 소모하게 만듭니다. 이는 연간 수천만 달러에 달하는 항공사들의 연료비 절감으로 이어집니다.
이산화탄소 배출량 감소: 연료 소비가 줄어들면 필연적으로 이산화탄소(CO2) 배출량도 감소하여 환경 보호에 기여합니다.
운항 거리 증가: 같은 연료량으로 더 멀리 날아갈 수 있게 되어 항공 노선 운영에 유연성을 더합니다.
소음 감소: 날개 끝 와류는 항공기 소음의 원인 중 하나인데, 윙렛이 이를 줄여 이착륙 시 지상 소음 감소에도 기여합니다.
안전 증대: 후류 난류를 줄여 뒤따르는 항공기들의 안전에도 긍정적인 영향을 미칩니다.
4. 윙렛 외, 비행기에 숨겨진 다른 흥미로운 과학 원리들
비행기는 윙렛 하나만으로 이루어진 것이 아닙니다. 거대한 쇳덩어리가 하늘을 나는 모든 과정에는 첨단 과학 기술이 총동원되어 있습니다.
4.1. 항공기 소재의 혁신: 가볍고 강하게!
알루미늄 합금: 과거부터 비행기 제작의 주재료로 사용되어 왔습니다. 가볍고 강하며 부식 저항성이 좋기 때문입니다.
복합재료 (Composite Materials): 최근에는 탄소섬유 복합재료(Carbon Fiber Composites)가 대거 적용됩니다 (예: 보잉 787 '드림라이너'). 알루미늄보다 훨씬 가볍고 강하며 피로에 대한 저항성도 높아 항공기의 무게를 줄이고 연비를 향상시키는 데 크게 기여합니다.
4.2. 제트 엔진의 마법: 뉴턴의 제3법칙
작용-반작용: 제트 엔진은 뉴턴의 운동 제3법칙(작용-반작용의 법칙)에 따라 작동합니다. 대량의 공기를 빨아들여 압축하고 연료와 혼합하여 폭발시킨 후, 뜨겁고 빠르게 팽창하는 가스를 뒤로 뿜어내어 비행기를 앞으로 밀어내는 '추력(Thrust)'을 생성합니다.
바이패스 비율 (Bypass Ratio): 현대 제트 엔진은 대부분 '터보팬 엔진'으로, 엔진이 흡입하는 공기 중 일부(약 80% 이상)는 연소 과정을 거치지 않고 엔진 바깥쪽을 따라 흘러나갑니다. 이 '바이패스' 공기는 추력의 상당 부분을 차지하며, 연료 효율을 높이고 소음을 줄이는 데 기여합니다.
4.3. 여압 장치: 고공에서의 생존 필수품
저압 환경: 고도 10,000미터 상공은 기압이 매우 낮고 산소 농도도 희박하여 사람이 그대로 노출되면 생존할 수 없습니다 (고산병, 저산소증).
가압 시스템: 비행기는 객실 내부를 지상 약 2,400미터(8,000피트) 고도의 기압과 유사하게 유지하는 '여압 장치(Pressurization System)'를 갖추고 있습니다. 엔진에서 압축된 공기의 일부를 객실로 공급하고, 조절 밸브를 통해 일정 압력을 유지하며 공기를 배출하는 방식으로 작동합니다.
4.4. 플랩(Flap)과 슬랫(Slat): 이착륙의 마법사
이륙/착륙 시 필요: 비행기는 고속에서 효율적으로 날도록 설계되지만, 이륙과 착륙 시에는 저속에서도 충분한 양력을 얻어야 합니다.
원리: 날개 뒷부분의 **플랩(Flap)**과 앞부분의 **슬랫(Slat)**은 이착륙 시 펼쳐져 날개 면적을 넓히고 곡률을 변경하여 양력을 크게 증가시킵니다. 동시에 항력(Drag)도 증가시켜 속도를 줄이는 데 기여합니다. 이 덕분에 비행기는 상대적으로 짧은 거리에서 이륙하고 착륙할 수 있습니다.
4.5. 자동 조종 장치 (Autopilot): 첨단 제어 기술의 집약체
안정적인 비행: 현대의 비행기는 대부분 자동 조종 장치(Autopilot)에 의해 비행합니다. 이는 고도의 정밀한 센서(자이로스코프, 가속도계 등)와 컴퓨터 제어 시스템을 통해 비행기의 자세, 고도, 속도, 방향 등을 일정하게 유지시켜 줍니다.
피로 감소 및 안전 증대: 조종사의 피로도를 줄이고, 인간의 실수 가능성을 낮춰 비행의 안전성을 크게 높이는 데 기여합니다.
5. 결론: 일상 속 과학, 세상을 이해하는 눈을 뜨다
비행기 날개 끝의 작은 꺾임, 즉 윙렛은 단순히 디자인적인 요소가 아니라 '날개 끝 와류'라는 공기역학적 문제를 해결하고, 항공기의 연료 효율을 높여 경제적, 환경적 이점을 제공하는 위대한 과학 기술의 산물입니다. 이 윙렛 하나만 보더라도 인류가 공기역학이라는 복잡한 자연 현상을 이해하고, 이를 실용적으로 응용하기 위해 얼마나 치열하게 노력했는지 알 수 있습니다.
이처럼 우리가 매일 접하는 일상 속의 수많은 사물과 현상 속에는 놀라운 과학 원리들이 숨어 있습니다. 스마트폰의 터치스크린, 전자레인지의 작동 원리, 고속철도의 미끄러지는 움직임 등 모든 것들이 궁금증을 자극하는 과학적 탐구의 대상이 될 수 있습니다.
